Quy trình kiểm tra mối hàn HDPE đóng vai trò quan trọng để đảm bảo chất lượng và độ bền. HDPE (High-Density Polyethylene) là vật liệu phổ biến nhờ tính linh hoạt, chống thấm hiệu quả và khả năng chịu áp lực cao. Bài viết này sẽ hướng dẫn chi tiết về quy trình kiểm tra mối hàn HDPE, bao gồm các phương pháp, thiết bị cần thiết, tiêu chuẩn áp dụng và ứng dụng thực tế trong thi công.
Hiểu về mối hàn HDPE và khuyết tật thường gặp
Giới thiệu mối hàn HDPE
Mối hàn HDPE (High Density Polyethylene) được hình thành bằng cách gia nhiệt bề mặt hai chi tiết HDPE đến trạng thái chảy dẻo, sau đó ép chặt để tạo liên kết đồng nhất. Đây là công đoạn then chốt trong thi công các công trình sử dụng màng chống thấm, hồ chứa, bãi chôn lấp và hệ thống đường ống.
Các phương pháp hàn HDPE phổ biến:
- Hàn đối đầu: Dùng cho ống đường kính lớn, mối hàn bền, chịu áp lực cao.
- Hàn điện trở: Áp dụng cho đường ống vừa và nhỏ, dùng phụ kiện có dây điện trở sinh nhiệt để liên kết.
- Hàn đùn: Thích hợp với chi tiết phức tạp, sửa chữa hoặc mối nối màng HDPE.
Đặc điểm nổi bật của HDPE: độ dẻo tốt, bền cơ học, chống hóa chất và tia UV, chống thấm hiệu quả. Nhờ vậy, mối hàn HDPE thường đạt độ kín khít và tuổi thọ cao khi thi công đúng chuẩn.
Các khuyết tật phổ biến trong mối hàn HDPE
Trong thi công, nếu quy trình hàn HDPE không tuân thủ đúng tiêu chuẩn, mối hàn có thể xuất hiện nhiều khuyết tật, làm giảm chất lượng và độ bền công trình. Các lỗi này thường ảnh hưởng trực tiếp đến khả năng chịu áp lực, độ kín khít và an toàn sử dụng.
- Thiếu ngấu: Xảy ra khi nhiệt độ hoặc áp suất hàn không đủ, khiến hai bề mặt HDPE không kết dính hoàn toàn. Mối hàn yếu, dễ tách khi chịu lực.
- Lỗ rỗng: Do bọt khí mắc kẹt trong quá trình hàn, hình thành các lỗ nhỏ li ti. Đây là điểm yếu, dễ dẫn đến rò rỉ.
- Tạp chất: Khi bề mặt không được vệ sinh sạch, bụi bẩn hoặc vật lạ lọt vào, làm giảm độ bền và tính đồng nhất của mối hàn.
- Bong tách: Thường do làm nguội không đều hoặc chịu tác động cơ học bên ngoài, khiến mối hàn bị phân lớp, mất khả năng chống thấm.
- Lệch trục, biến dạng: Xuất hiện khi hai đầu ống hoặc màng HDPE không được căn chỉnh chính xác, dẫn đến méo mó, giảm khả năng chịu lực và gây khó khăn cho nghiệm thu.
Việc nhận diện sớm và xử lý các khuyết tật này giúp đảm bảo mối hàn HDPE đạt chuẩn, công trình bền vững và an toàn trong suốt quá trình sử dụng.
Tại sao việc kiểm tra mối hàn là quan trọng?
Kiểm tra mối hàn HDPE không chỉ là yêu cầu kỹ thuật mà còn là yếu tố then chốt đảm bảo chất lượng công trình. Đây là một khoản đầu tư thông minh vì những lợi ích sau:
Đảm bảo an toàn và tuổi thọ công trình: Việc kiểm tra phát hiện sớm các khuyết tật như thiếu ngấu, lỗ rỗng hay lệch trục, giúp ngăn ngừa rò rỉ, vỡ ống hoặc sập hệ thống. Điều này bảo vệ môi trường, tài sản và sức khỏe con người, đồng thời kéo dài tuổi thọ công trình lên đến 20 năm nếu thực hiện đúng.
Tối ưu hóa chi phí bảo trì: Phát hiện và khắc phục lỗi ngay từ đầu giúp hạn chế các sự cố sau khi bàn giao. Một mối hàn chất lượng giảm thiểu nguy cơ sửa chữa tốn kém, tiết kiệm chi phí dài hạn cho chủ đầu tư.
Tăng uy tín nhà thầu: Quy trình kiểm tra mối hàn HDPE chuẩn mực thể hiện sự chuyên nghiệp và trách nhiệm. Việc tuân thủ các tiêu chuẩn quốc tế (như ASTM, ISO) và sử dụng phương pháp kiểm tra hiện đại tạo niềm tin với khách hàng, nâng cao uy tín và cơ hội hợp tác.
Tiêu chuẩn và yêu cầu kỹ thuật
Để đảm bảo chất lượng và độ bền cho các công trình sử dụng màng chống thấm HDPE, việc kiểm tra mối hàn phải tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt. Việc này không chỉ dựa trên kinh nghiệm mà còn cần áp dụng các bộ tiêu chuẩn quốc tế và quốc gia đã được công nhận.
Các tiêu chuẩn quốc tế và quốc gia thường dùng
- ASTM (American Society for Testing and Materials): Đây là một trong những tiêu chuẩn được sử dụng rộng rãi nhất trên thế giới, đưa ra các phương pháp thử nghiệm và yêu cầu kỹ thuật chi tiết cho vật liệu và mối hàn.
- ISO (International Organization for Standardization): Bộ tiêu chuẩn quốc tế này tập trung vào hệ thống quản lý chất lượng, giúp các tổ chức duy trì tiêu chuẩn cao trong sản xuất và dịch vụ.
- TCVN (Tiêu chuẩn Việt Nam): Tại Việt Nam, TCVN 11322:2018 (Công trình thủy lợi – Màng chống thấm HDPE – Thiết kế, thi công, nghiệm thu) quy định cụ thể về thi công và kiểm tra mối hàn HDPE, phù hợp với điều kiện địa phương.
Thông số kỹ thuật thiết yếu
Một số thông số kỹ thuật cần được kiểm soát chặt chẽ bao gồm:
- Nhiệt độ hàn: Thường từ 200-230°C, tùy thuộc độ dày và loại vật liệu HDPE, để đảm bảo mối hàn ngấu đều.
- Áp suất hàn và thời gian làm nguội: Áp suất khoảng 0.15-0.2 MPa, thời gian làm nguội đủ dài để mối hàn đạt độ bền tối đa, tránh biến dạng.
- Thông số kiểm tra không phá hủy (NDT): Với phương pháp siêu âm, sử dụng đầu dò tần số 2-5 MHz, góc quét 45-70° (theo TCVN 11322:2018). Các thông số này giúp phát hiện khuyết tật như lỗ rỗng hay thiếu ngấu chính xác.
Các phương pháp kiểm tra mối hàn HDPE
Kiểm tra bằng mắt thường và kiểm tra thực địa
Kiểm tra bằng mắt thường là bước đầu tiên và cơ bản nhất trong quy trình đánh giá chất lượng mối hàn HDPE. Đây là một phương pháp đơn giản nhưng rất hiệu quả, giúp kỹ sư phát hiện nhanh chóng các lỗi bề mặt mà có thể ảnh hưởng đến chất lượng và an toàn của công trình.
Kiểm tra bằng mắt thường:
Kỹ sư quan sát trực tiếp toàn bộ đường hàn để phát hiện các lỗi dễ nhận biết như:
Nứt hoặc rạn trên bề mặt.
Bong tách, hở mối hàn.
Biến dạng, lệch đường hàn hoặc không đều.
Việc này giúp loại bỏ sớm các mối hàn kém chất lượng trước khi tiến hành các thử nghiệm phức tạp hơn.
Kiểm tra thực địa:
Song song với quan sát, một số phép thử đơn giản tại công trường cũng được áp dụng. Phổ biến nhất là thử áp lực nước hoặc khí, khi đó:
Bơm nước hoặc khí vào khoảng giữa hai đường hàn.
Theo dõi áp lực trong một khoảng thời gian nhất định.
Nếu áp lực giảm hoặc có dấu hiệu rò rỉ, chứng tỏ mối hàn chưa đạt yêu cầu.
Phân loại các phương pháp kiểm tra
Có hai nhóm phương pháp kiểm tra chính:
- Kiểm tra phá hủy: Mẫu vật liệu được cắt ra từ mối hàn và đưa vào phòng thí nghiệm để thử nghiệm. Ưu điểm: cho kết quả chính xác về độ bền kéo, độ bền phá hủy. Nhược điểm: làm hỏng mẫu, chỉ áp dụng cho kiểm tra xác suất.
- Kiểm tra không phá hủy (NDT – Nondestructive Testing): Áp dụng trực tiếp lên mối hàn mà không làm hỏng chúng. Ưu điểm: kiểm tra 100% mối hàn. Nhược điểm: yêu cầu thiết bị chuyên dụng và kỹ sư có kinh nghiệm.
Các phương pháp kiểm tra không phá hủy chuyên sâu
- Thử hộp chân không (Vacuum Box Test): Sử dụng một hộp có mặt kính, đặt lên đường hàn và hút chân không. Nếu có lỗ rò, bọt khí sẽ xuất hiện. Phương pháp này thường được ATT sử dụng để kiểm tra đường hàn màng chống thấm HDPE.
- Kiểm tra tia lửa điện (Spark Test): Dùng cho các mối hàn mỏng. Một đầu dò phát tia lửa điện lướt qua mối hàn, nếu có lỗ hở, tia lửa sẽ phóng ra.
- Siêu âm (Ultrasonic Test): Phương pháp hiện đại nhất, sử dụng sóng siêu âm để phát hiện các khuyết tật bên trong mối hàn. Một số kỹ thuật siêu âm tiên tiến như TOFD (Time of Flight Diffraction) hoặc PAUT (Phased Array Ultrasonic Testing) có thể cung cấp hình ảnh 3D chi tiết về cấu trúc mối hàn, giúp đánh giá chính xác chất lượng.
Quy trình thực tế kiểm tra và bảo dưỡng tại ATT
Quy trình từng bước
Tại ATT, quy trình kiểm tra mối hàn HDPE được thực hiện nghiêm ngặt qua từng bước:
- Chuẩn bị: Mẫu hàn được lấy ngẫu nhiên và chuẩn bị.

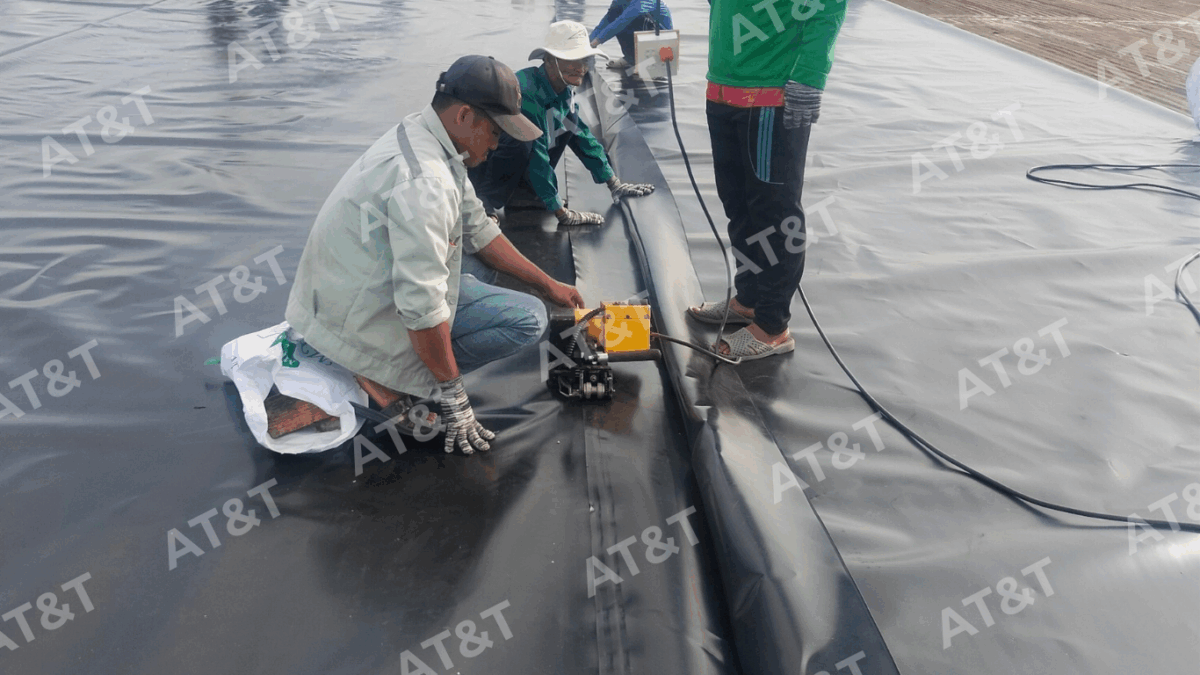

- Hàn: Sử dụng máy hàn hiện đại với các thông số cài đặt chính xác.
- Kiểm tra ngay sau: Kiểm tra bằng mắt và các phương pháp NDT như thử chân không, tia lửa điện để phát hiện lỗi tức thì.
- Nghiệm thu: Lập báo cáo kiểm tra chi tiết, có chữ ký của kỹ sư và các bên liên quan.
Ví dụ lỗi thực tế và cách khắc phục
Trong quá trình thi công, không tránh khỏi một số lỗi thường gặp như mối hàn thiếu ngấu hoặc bám tạp chất. Chẳng hạn, tại dự án Khu xử lý chất thải rắn Tây Bắc Củ Chi (TP.HCM), đội ngũ kỹ sư ATT đã phát hiện ra một số vị trí mối hàn chưa đạt chuẩn trong quá trình kiểm tra bằng phương pháp NDT (Non-Destructive Testing). Nhờ kinh nghiệm hơn 20 năm, kỹ sư của chúng tôi đã kịp thời xử lý bằng cách cắt bỏ và hàn lại toàn bộ đoạn lỗi, đồng thời rà soát kỹ lưỡng toàn bộ bề mặt trước khi bàn giao.
Kết quả là mối hàn đều đạt chuẩn kỹ thuật, đảm bảo độ kín tuyệt đối cho màng chống thấm và nhận được sự đánh giá cao từ chủ đầu tư về cả chất lượng và tiến độ thi công.
Lịch kiểm tra và bảo dưỡng định kỳ
Để duy trì chất lượng mối hàn lâu dài, các công trình cần được kiểm tra định kỳ. ATT cũng cung cấp dịch vụ bảo dưỡng và sửa chữa các hư hỏng, giúp gia tăng tuổi thọ công trình và tối ưu chi phí cho khách hàng.
